2BV6防爆水环式真空泵

所在位置:首页  > 产品中心2BV6防爆水环式真空泵

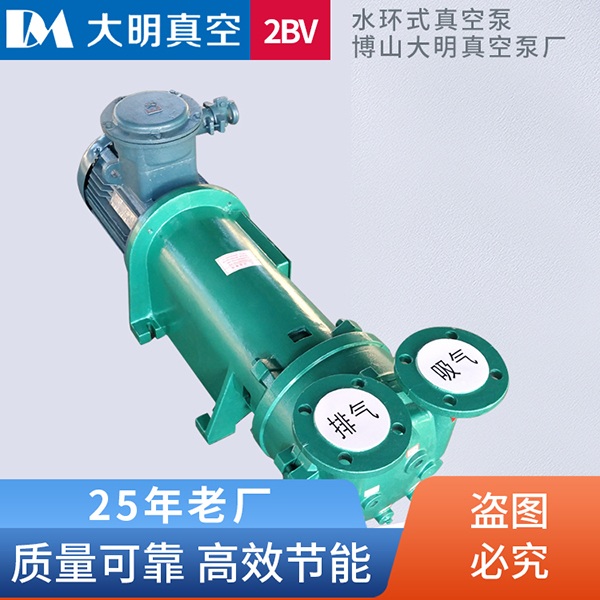

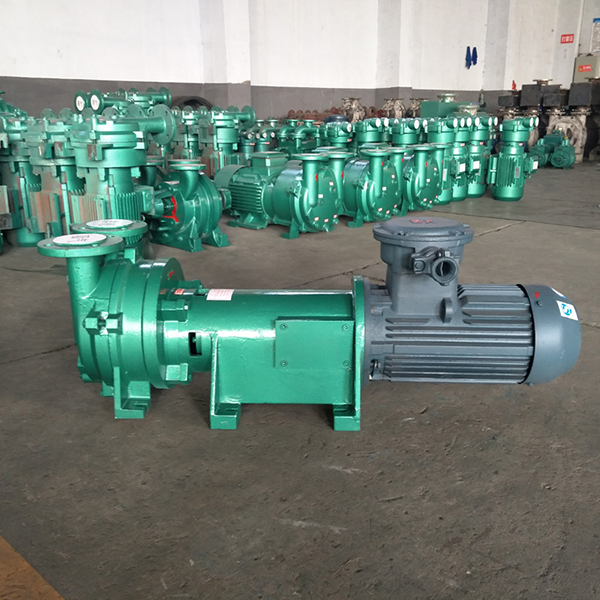

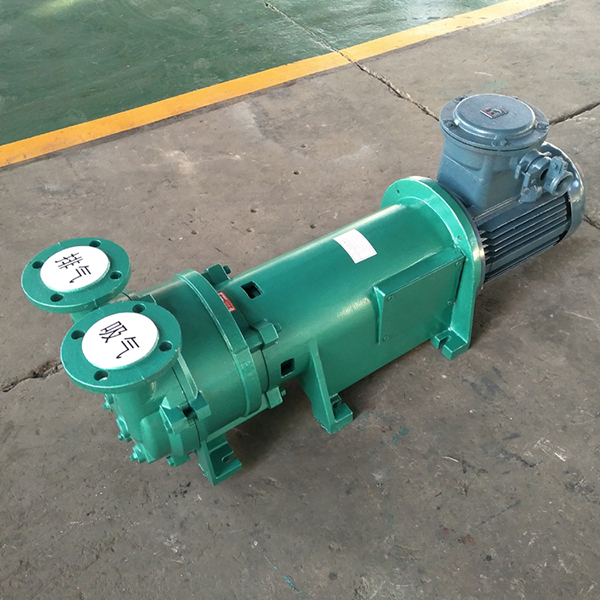

2BV6系列防爆水环式真空泵

更新时间:2020-03-18 点击数:1955

J2BV闭式循环真空机组

使  用  说  明  书

博山大明真空泵厂


1、综述

1.1说明书的使用范围

本说明书给出了J2BV闭式循环机组的操作规程。当条件改变时,应按现场条件进行,并详细阅读随机附带的《2BV系列水环真空泵使用说明书》。

1.2机组特点

1.2.1  J2BV机组组合设计,增加了运行的可靠性,由于在工作过程中,气体的压缩过程是等温的,所以在压送和抽吸易燃易爆气体时不易发生危险,更适合于石油、化工等行业。

1.2.2  J2BV闭式循环机组,以2BV型水环真空泵带为主机,配置汽水分离器,换热器,阀门管件等,完成气体抽吸等工艺流程,工作液来自闭式水循环系统,换热器冷却水来自工业水系统。

2、技术参数

   抽气量:    详见2BV真空泵说明书

   极限压力:  详见2BV真空泵说明书

   转速:      详见2BV真空泵说明书

   传动方式:  直联

   换热器形式:板式换热器

换热面积:

工作液循环量: 详见2BV真空泵说明书

2.2公用工程条件

2.2.1换热器冷却水

   水质:工业水

   水量:详见2BV真空泵说明书

   水温:夏季≤30℃  冬季≤20℃

   水压:0.2~0.3MpaG

2.2.2 电源电压:380V  50HZ

3、配置

3.1配置说明

   机组的工作过程如下:打开进气管路阀门和供水管路阀门,气体经系统阀门由进气管进入真空泵内,经压缩后随部分水排到汽水分离器中,在汽水分离器中汽水分离,气体排出。真空泵的工作液是由汽水分离器供给的,抽吸过程中工作液温度上升,因此,由汽水分离器排出的工作液必须经换热器冷却,工作液温度下降后循环使用。真空泵长期运转时,汽水分离器内的工作液会有一定损耗,通过补液口,自动补充分离器内消耗的工作液,以满足真空泵的工作要求。

4、安装

——基础用混凝土或钢结构制作。其承载能力应与机组重量相符,混凝土基础应预留灌浆口。

——机组安装好后,需重新调整并紧固螺栓。重新调整电机与真空泵,保证同轴,因运输过程中可能会出现轻微的偏差。

——在移动检查所有螺栓连接点是否准确安装到位时及调整维修工作后,螺栓可能松动,如有必要将其紧固。同真空泵连接的管路不应施与张力和应力。

——外部颤动和振动,如从厂房传给真空泵,应加防震板消除。

——在真空泵周围进行安装、焊接等工作时,一定要对真空泵做适当保护。所有尚未连接的接口都应加盖保护,以防外部异物进入真空泵中,因为这些物质在真空泵运转时可能破坏内部零件。

5、操作程序

——建议按下面步骤进行启动

5.1准备

——真空泵轴旋转方向要通过点动电机进行检测,旋转方向从电机端看为顺时针。

——检查管路系统的密封性,必要时重新连接。

——检查并清理置于进气口的开车滤网,并保证过滤有效。

——现场指挥人员、操作人员分工明确,作好联系工作。

特别注意:

——工作过程中,要注意工作液温度的变化,如果工作液温度持续上升,就会影响真空泵的正常工作性能,这时应检查换热器冷却水量、水温、水压是否满足要求。必要时可以开启排液口阀门,排放部分过热的工作液,用新的工作液来替换。

5.2注水

——通过补液口向真空泵机组注入工作液,工作液通过管路、换热器,向真空泵、汽水分离器充液,液位应设定在液位计中间位置。

5.3启动

——打开换热器冷却水

——打开进气管路阀门

——打开供液管路阀门

——启动电机,真空泵即投入运行

——通过系统进气口开启度调节真空泵达到正常工作点

5.4停车

——关闭进气口

——停止电机

——关闭冷却水

   停车后,真空泵和分离器之间通过工作液管路自动实现液位平衡。当真空泵需要放液时,所有相关放液出口必须打开。

   如果长期停车(1个月或更长时间),则必须将真空泵内的水排空。
